基于北斗的淮河堤防监测系统,在国内首次应用于安徽省阜阳市阜阳闸,阜阳闸为大(2)型水闸,已建成运行65年,受阜阳市地下水超采引起的地面沉降影响,水闸底板变形严重,开展阜阳闸自动化变形监测十分必要。

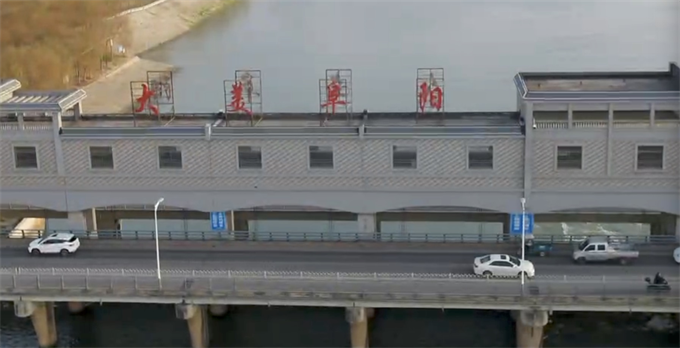

图1:安徽阜阳市阜阳闸

安徽省北斗综合示范项目基于北斗的淮河堤防监测系统,在每块底板四个角的闸墩上,分别安装北斗变形监测站,翼墙的两端也分别安装1套北斗监测站;主要解决的难点是,监测每块底板的不均匀沉降和不同底板间的不均匀沉降,北斗技术为水闸变形监测提供了新的监测手段和思路。

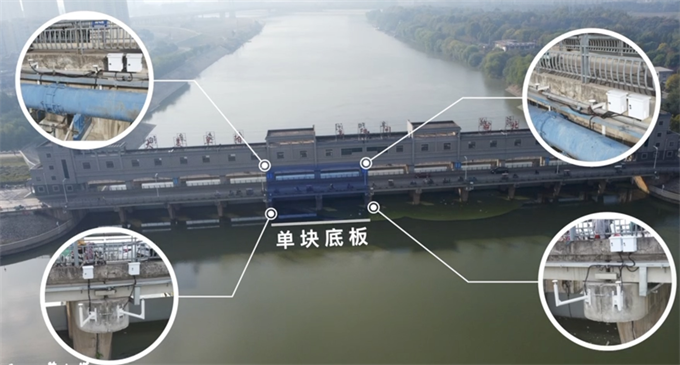

2:阜阳闸安装变形监测站

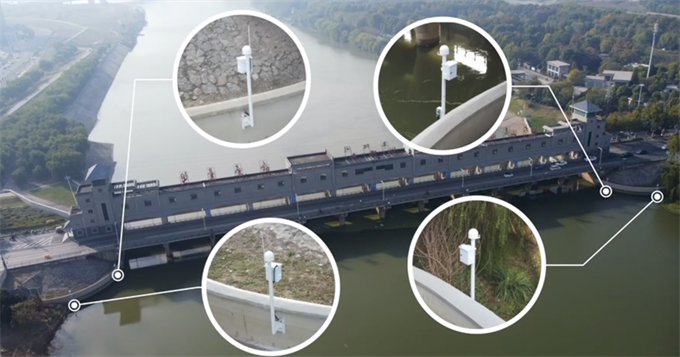

3:阜阳闸翼墙两端安装北斗监测站

在软件设计方面,结合2018版《水闸安全监测技术规范》的要求,并且融入了特色的功能,软件采用数字孪生技术,将阜阳闸、翼墙和监测设备进行独立建模,再将监测设备叠加到被测物上,支持现场监测数据的查看,软件依据底板情况将阜阳闸模型分为4个部分,可单独对每个部分的闸门、闸墩和底板进行独立的数据展示,判断其不均匀的沉降。系统软件具有形变分析模块,采用了自主研制的LSTM的水闸形变预测方法,通过形变量分析得到水压形变、温度形变和时效形变分量,并可预测出未来三天的形变总量,该预测算法准确率达到90%以上,另外综合评价模块综合了水闸形变的五大要素,采用雷达图的方式评价水闸整体安全状态。

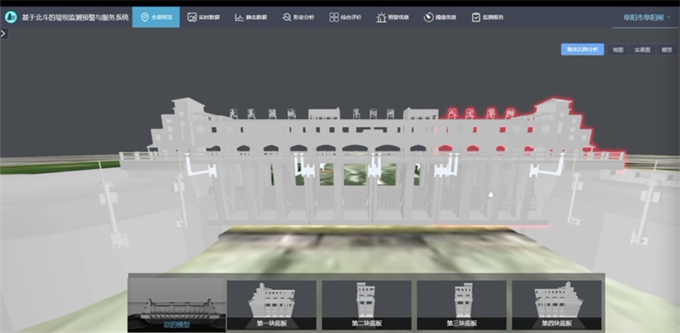

4:安徽阜阳市阜阳闸数字孪生建模

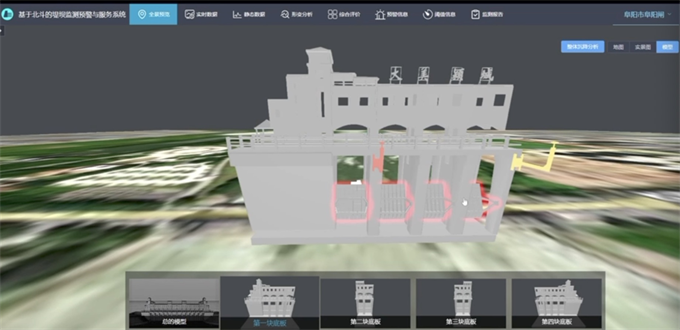

5:阜阳闸独立建模

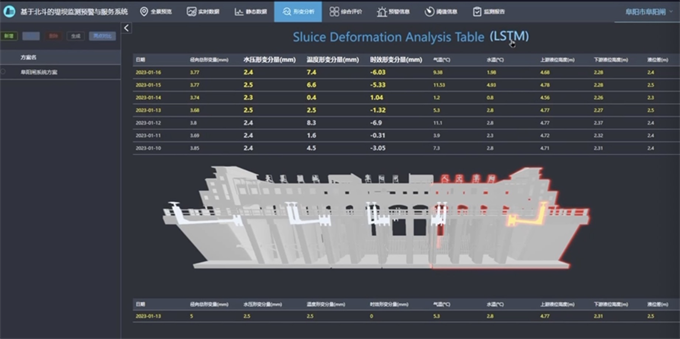

6:软件系统形变分析模块

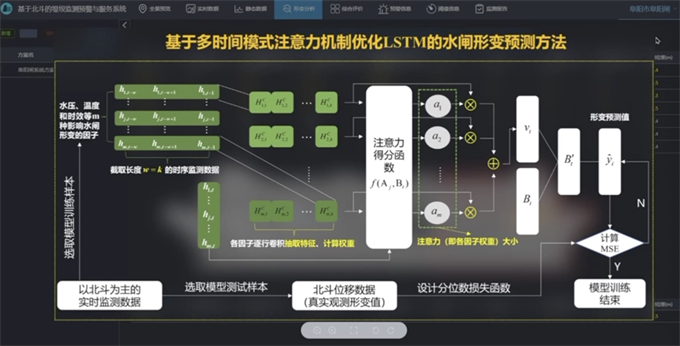

7:LSTM形变预测方法

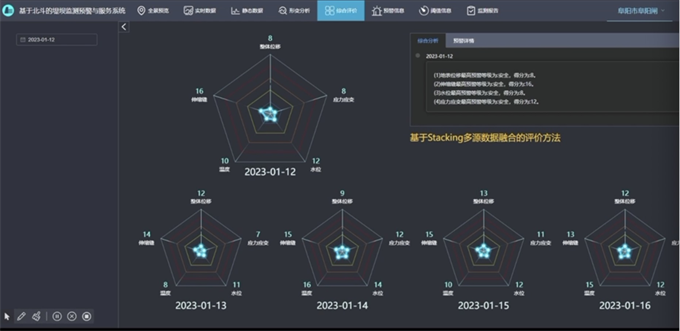

8:雷达图显示水闸安全状态

主要创新点:

一、 将北斗高精度测量技术首次应用于水利工程大型水坝专业监测,特别是针对底板沉降观测提供了一种全新的监测手段。

二、 采用数字孪生技术对水利设施进行可视化和综合分析,符合我国水利工程发展“十四五”规划。

三、 将人工智能深度学习方法应用于水闸形变监测,实现了智能预警功能。
