LXRF501多模多频射频收发芯片

产品概述

LXRF501是一款高度集成的GNSS/RDSS多模多频段收发一体射频芯片。集成三路L波段GNSS射频通道和BDS RDSS收发通道，四路接收通道与一路发射通道均可独立工作。L 波段的三路通道均可以覆盖1.1GHz ~1.7GHz 频段的射频信号，RDSS 接收通道可接收2.4GHz频段BDS RDSS信号，发射通道发射1.6GHz频段BDS RDSS发射信号。片上集成了混频器（Mixer）、中频低通滤波器、可变增益放大器（AGC）、4bit 模数变换器（ADC）、压控振荡器（VCO）、小数分频锁相环、无电容低压差线性稳压器（capless LDO）和DCDC 电路。

产品特点

（1）高度集成的多模多频收发一体的GNSS/RDSS射频芯片

（2）L 频段的三路通道可同时或独立工作，各通道均可覆盖1.1GHz~1.7GHz 频段的射频信号, 可以通过配置SPI，实现宽带或窄带并行接收，但通道3 只有带通输出

（3）前两个L频段通道可配置为零中频正交IQ输出模式（带宽10MHz～40MHz可编程），也可配置为15MHz±10MHz实数输出

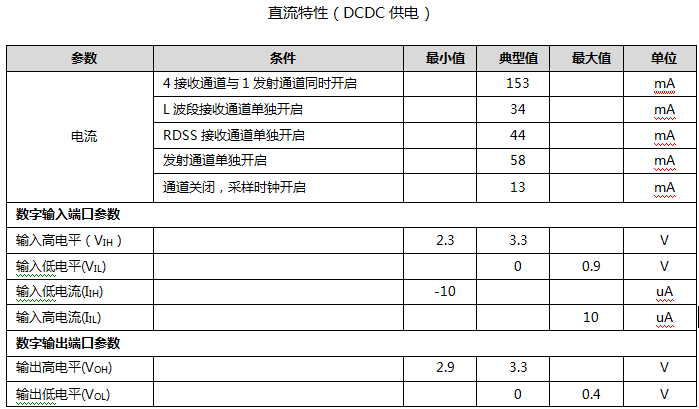

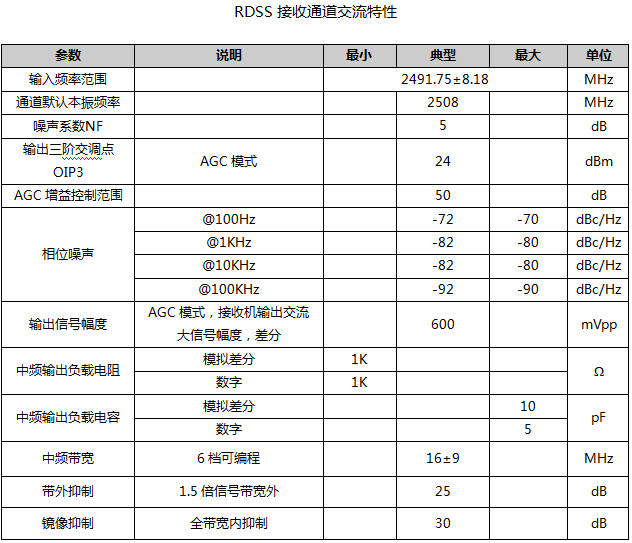

（4）RDSS频段接收通道频段为2.4GHz，中频为16.75MHz±9MHz实数输出

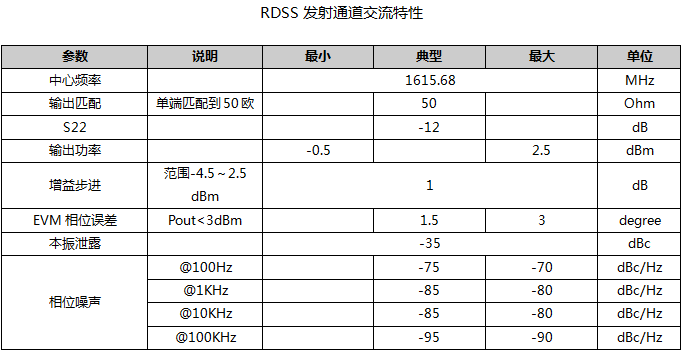

（5）RDSS频段发射通道频段为1.6GHz，中频带宽为±4MHz的BPSK信号

（6）AD采样时钟25MHz～120MHz可编程，默认输出80MHz，时钟抖动小于5ps

（7）默认参考时钟频率为10MHz；参考输入时钟典型频率有10MHz/13MHz/16.368MHz

（8）19.2MHz/20MHz/25MHz/26MHz/40MHz

（9）三线SPI数字控制接口

（10）支持模拟（差分）和数字中频基带接口，可通过硬线切换接口方式，数字中频为4/3bit 输出。AD输出支持SIGN/MAG、无符号二进制、补码二进制三种编码方式

（11）QFN64 8mm×8mm封装，尺寸小，可应用于小尺寸场合
